Fn Mag 58 Makineli Tüfek

Tanımı

Fn Mag 7,62 mm. çapında, zırhlı personel taşıyıcısı olarak imal edilen Cobra aracının üzerine monte edilmiş olarak kullanılan bir silâhtır.

Adedi Bilgileri

1. Çapı : 7.62 mm.
2. Fişek Ebadı: 7.62×54 mm.
3. Tesirli menzili: 800 m.
4. Azamî menzili: 3725 m.
5. İlk hızı: 855 m/sn.
6. Atış sürati: 650-950 Atım/dk.
7. Fişek sayısı: 230 veya 460 fişeklik mayon
8. Yiv-set adedi: 4 adet

Fişek Çeşitleri

1. Normal fişek,
2. Çelik gri kovanlı
3. Bakır kovanlı,
4. Bakır kovanlı, çekirdek uç rengi gümüşi,
5. Bakır kovanlı, çekirdek uç rengi sarı-gümüşi,
6. İzli fişek (Bakır kovanlı, çekirdek uç rengi yeşil),
7. Zırh delici yangın fişeği (Bakır kovanlı, çekirdek uç rengi kırmızı-siyah).

Silâhın Kuleden Sökülmesi ve Takılması

Takmadan Önce Yapılması Gerekenler

1. Fn mag tüfeğinin namlusu bakım konumuna getirilir
   (a) Namlu 60°’ye döndürülür.
   (b) Namlu 25-30°’ye yükseltilir
2. Kontrol Ünitesindeki tüm düğmeler alt konumda (kapalı-off) olmalıdır.
3. Silah kurulmamış olmalıdır.
4. Silah kulesine dikkatle yaklaşılır ve yatay ve dikey hareket hızlı kavrama tertibatlarının devrede olduğu kontrol edilir.
5. Tüfeğe mühimmat doldurma ve boşaltma işlemleri talimatlar doğrultusunda yapılacaktır.
6. 7.62 mm MAG silahı HMG 12.7 mm tipi silahla değiştirirken, kurma mekanizması kaidenin sağ tarafından sol tarafına doğru veya tersine alınmalıdır.

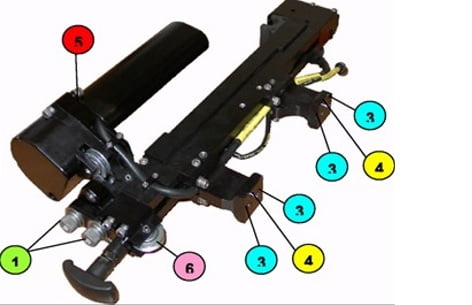

7. Kurma Mekanizmasının Yer Değiştirmesi aşağıda belirtilen şekilde yapılmalıdır:
   (a) Bobini yerine sabitleyen iki vida (1) açılır.
   (b) Bobin (5) sol tarafa alınır ve vidalar sağ üste (2) ve aşağıya takılır.
   (c) Mekanizmayı kaideye sabitleyen dört vida da (3) açılır.
   (ç) Mekanizma; tespit pimleri (4) kullanılarak kaidenin sol tarafına sabitlenir ve dört vida yardımıyla (3) yerine takılır.
   (d) Mekanizma kablosunun bağlantıları kontrol edilir.

Sökülmesi

1. Tetik tespit pimi çıkartılır (Şekildeki 3 numaralı alan).
2. Ön tespit pimi çıkartılır (Şekildeki 2 numaralı alan).
3. Arka tespit pimi çıkartılır (Şekildeki 1 numaralı alan).
4. Tetik kolu tespit pimi çıkartılır (Şekildeki 4 numaralı alan).
5. 7,62 mm Fn Mag Silahı sökülür.

Takılması

1. Silah Kaideye yerleştirilir ve ön ön, arka tespit pimleri ile sabitlenir.
   (a) Ön tespit pimi sol taraftan çatalın sağ üst yuvasına takılır.
   (b) Arka tespit pimi sağ taraftan çatalın sol yuvasına takılır.
2. Tetik kolu testip pimi yerleştirilir.
3. Tetik testip pimi yerine takılır.

Sahra Söküm Parçaları

1. Namlu,
2. Dipçik,
3. Geri çekme yayı,
4. Gaz regülatörü,
5. Gövde.

Doldurulması, Ateşlenmesi ve Boşaltılması

Doldurulması:Silah kurulur. Güvenlik kilidi ‘S’ ye getirilir. Dolum kapağı açılır. Mühimmat kayışı ilk mermi tutucuya gelecek şekilde dolum tablasına yerleştirilir (halkaların yanı aşağı açılır). Dolum kapağı kapatılır.

Ateşlenmesi: Emniyet ‘F’ ye alınır.Solenoid (Elektrikli tetik) devreye alınır veya tetik düşürülür.

Boşaltılması:

1. Silah güvenli bir yöne doğrultur.
2. Silahı kurulur ve emniyet kilidi ‘S’ ye alınır.
3. Mayon tutulur ve dolum kapağı açılarak Mayon çıkartılır.
4. Dolum tablası kontrol edilir. Mühimmat veya halkalar mevcutsa çıkartılır.
5. Dolum tablasını çekin. Atım yatağının boş olduğundan emin olun. Dolum kapağı kapatılır.
6. Emniyet kilidi ‘F’ ye alınır. Solenoid devreye alınır veya tetik düşürülür.

Fn Mag Silahı ile Nişan Alma

Nişan alma, nişangahı hedef üzerine getirmek için silah gereken yere yöneltilerek yapılır. Bir hedefe nişan alırken aşağıdaki genel talimatlar izlenir.

1. Hedef ekranda kabaca görünecek şekilde silah uygun noktaya yöneltilir.
2. Gündüz Görüş Sistemi (CCD) ile nişan alınırken kumanda kolundaki yakınlaştırma ve odaklama kontrollerini kullanarak hedefe yaklaşılır ve odak ayarı yapılır.
3. Nişangah tam sabitlenene kadar hedef ortada tutulur.
4. Menzil ayarı: Sol kumanda kolundaki menzil ayar tuşu kullanılarak nişangahın boyutu hedefin boyutuna ulaştırılır ve silah hedef üzerinde hareket ettirilerek nişangahın konumu düzeltilir.
5. Nişangah hedefin üzerine gelene dek silah yavaşça hareket ettirilir.

Silâhın Sıfırlanması

1. Tüfek/Nişangah ayarlamasının amacı; Ekran Namlu ayarı nişangahını, namlu ayar teleskopunun optik ekseni kullanılarak belirlenen silah namlusu ekseniyle hizalamaktır.
2. Sıfırlama gündüz veya gece görevinden önce ve silah veya namlu değişiminden sonra yapılmalıdır.
3. Sıfırlama gündüz veya gece görevinden önce ve silah veya namlu değişiminden sonra yapılmalıdır.
4. Sıfırlama her bir kamera için (Gündüz Görüş ve Gece Görüş) ayrı ayrı yapılmalıdır: Namlu ayarı kapalı alan hedef tahtası veya bir açık alan hedefi kullanılarak yapılabilir.
5. Kapalı alan hedef levhası 20m±5m olarak namlu ayarı için düzenlenmiş olup, 200 metrelik nominal atış menziline göre yerleştirilir.
6. Kapalı alan hedef levhası beyaz bir zemin üzerinde iki siyah “+” ile hazırlanır. Sol taraftaki “+” silah namlusu ayarı için, sağ taraftaki Gündüz görüş ayarı için kullanılırken, termal bir “+” gece görüş ayarı için kullanılır.
