G3 Piyade Tüfeği

G3 Piyade Tüfeği
0

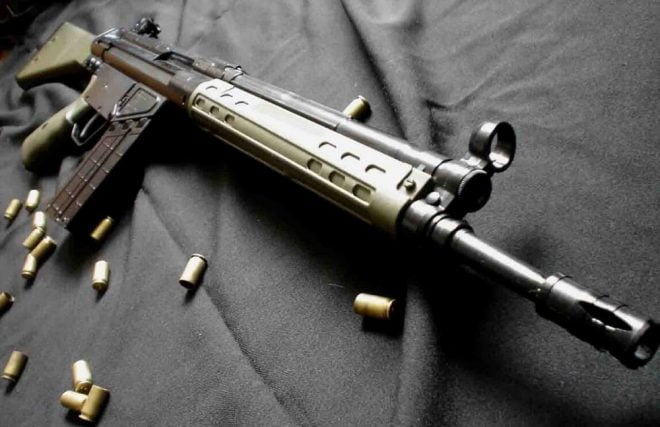

G3 piyade tüfeği üreticisi Heckler & Koch‘tur.  Silah, İspanyol CETME ve Alman Heckler&Koch tarafından 1950’lerde üretilmiştir. 1959 yılında Alman Federal Ordusu’nun(Bundeswehr) temel piyade tüfeği olmuştur.

Tanımı:

7.62mm çapında 102 santim boyunda, şarjörle beslenen ve hava ile soğuyan, barut gazının geri tepmesi, icra yayının ileri itmesiyle yarı otomatik veya otomatik olarak atış yapabilen tek erin temel muharebe silahıdır.

Adedi Bilgileri:

  1. Baskı: 7,62 mm.
  2. Fişek Ebadı :7,62×51 mm.
  3. Uzunluğu :102 cm.
  4. Namlu Uzunluğu :450 mm.
  5. Yiv-Set Adedi :4 (Sağa)
  6. Ağırlık(Şarjörsüz) :4.250 kg.
  7. Dolu Şarjörün Ağırlığı : 0.752 kg.
  8. Şarjör Kapasitesi :20 fişek
  9. Atış Sürati :500-600 adet/dak.
  10. İlk Hızı : 800 m/sn.
  11. Nişangah Taksimatı :100-200-300-400 m.
  12. Muhabere Nişangahı :200 m.
  13. Azami Menzili : 3700 m
  14. Tesirli Menzil:400 m.

Özellikleri:

  1. Nişancı her türlü nişan vaziyetinde tek ve süratli atış yapabilir.
  2. Mükemmel doğrulukla üstüb bir ateş gücüne sahiptir.
  3. Birinin parçası diğerine uyabilir.
  4. Bombaatar monte(HK79,T40) edilerek kullanılabilir.
  5. G3 keskin nişancı dürbünü ile keskin nişancı tüfeği olarak kullanılabilir.
  6. Manevra cihazı takıldığında manevra mermisi ile seri atış yapılabilir.

Ana Parçaları:

  1. Dipçik ile yerine getiren yay ve mili,
  2. Namlu ile komple gövde,kurma kolu ve nişangahlar,
  3. Kabza ve tetik tertibatı,
  4. Mekanizma,
  5. kundagi,
  6. Şarjör.

G3 Piyade Tüfeği ‘nin Sökülmesi ve Takılması:

Silâhı sökmeden önce, aşağıda belirtilen hususların yerine getirilmesi lâzımdır.

Silâh emniyete alınır, şarjör çıkarılır, silâh boşaltılır, namlunun boş olup olmadığına bakılır, askı kayışı çıkarılır.

  1. Dipçik ile Yerine Getiren Yay ve Mili: “Dipçik ile Yerine Getiren Yay ve Mili” ile “Komple Gövdeyi” birbirine bağlayan iki kilit pimi çıkarılarak dipçik kısmı üzerindeki perçinli yuvalarına takılır. Dipçik ile Yerine Getiren Yay ve Mili çekilerek komple gövdeden ayrılması sağlanır.
  2. Kabza ve Tetik Tertibatı: Kilit pimi dışarıya doğru bastırılmak suretiyle kabza sökülür.
  3. Mekanizma: Kurma kolu geriye doğru çekilmesi ile mekanizma geriye doğru kayar ve çekilerek gövdeden çıkarılır. Kurma kolu tekrar ileriye doğru itilir.
  4. El Kundağı: El kundağı tespit pimi dışa doğru bastırılır ve el kundağı sökülür.
  5. Alev Gizleyen: Namlu ağzından döndürülmek suretiyle sökülür.
  6. Şarjörün Sökülmesi: Şarjör sol el ile başaşağı tutulur. Sağ ele bir fişek alarak fişeğin ucu ile üstündeki kilit pimi itilir. Bu işlem yapılırken sol elin işaret parmağı şarjör kapağını tutar, sonra parmak, dip kapağını sağa doğru itmek suretiyle, kapak çıkarılır. Kapak çıkınca, şarjör dip kapağı ve şarjör yayı çıkarılır.

Takılması:

Silahın takılmasında takip edilecek sıra söküm sırasının tersidir.
Kabza ve tetik tertibatı bir bütün olarak takılır. Bu esnada ateşleme çekici aşağı yukarı itilir. Dipçik ve yerine getiren yay gövdeye takılır.

Fişek Çeşitleri:

  1. Normal Fişek: Mermisi bakır rengi, üzerinde herhangi ilâve bir işaret bulunmaz.
  2. İzli Fişek: Merminin ucu kırmızıya boyanmıştır.
  3. Çelik Çekirdekli Fişek : Merminin ucu siyah renge boyanmıştır.
  4. Bomba Sevk Fişeği: Mermisi yoktur. Ağzı büzülü olup yeşile boyanmıştır.
  5. Manevra Fişeği: Mermisi yoktur. Ağzı büzülü olup kırmızıya boyanmıştır.
  6. Eğitim Fişeği: Mermisi bakır rengidir, kovan yivlidir.

G3 piyade tüfeği nasıl Sıfırlanır

  1. Mesafesi; 25 metreden yapılır,
  2. Hedef; 25 metre sıfırlama hedef kağıdıdır,
  3. Nişangahı; 200 m nişangahıdır (2’de),
  4. Nişan vaziyeti; yatarak desteklidir,
  5. Atım adedi; (3) atımdır,
  6. Atımların hedefin herhangi bir yerinde 3 cm. çaplı bir dairenin içinde toplanması gerekir.
  7. 3 atımın orta vuruş noktası, nişan noktasının 2 cm. üzerinde teşekkül etmesi silahın ayarlı olduğunu gösterir.
  8. Atımlar 3 cm.’lik bir daire içine giriyor, fakat orta vuruş noktası nişan noktasının 2 cm üzerinde değilse tüfeğin ayarlanması gerekmektedir.
  9. Silahın yükseliş ve yan ayarı gezden yapılır.

Yükseliş ayarı nasıl yapılır?

Kargaburnu veya benzeri bir alet ile döner nişangah tespit çeneleri merkeze doğru sıkıştırılır. Bu esnada nişangah tamburu yükseliş ayarı için serbest şekilde dönecek konuma gelir. Nişangah tamburu kendi ekseni etrafında saat yelkovanı istikametinde bir tur sıkıştırılırsa vuruşlar 4 cm. (4 kare) aşağı iner. Saat yelkovanının aksine çevrilirse, vuruşlar 4 cm. (4 kare) yukarı çıkar. Gezin 1/4 tur çevrilmesi her iki yönde 1 cm’ ye eşittir.

Yan ayarı nasıl yapılır?

Nişangah ana tespit vidası yıldız tornavida ile gevşetilmeden önce nişangahın sağ tarafında bulunan yan ayar vidasının çevrilecek yöne doğru boşluğu alınmalıdır. Bu işlem yapıldıktan sonra yan ayar vidası istenilen oranda çevrilmelidir. Vuruşları sağa almak için yan ayar vidası gevşetilir. Vuruşları sola almak için sıkıştırılır. Yan ayar vidasının 1 turu sıfırlama hedef kağıdı üzerinde 4 kareye tekabül eder. Sıfırlama hedef kağıdı üzerindeki 4 kare ise, vuruşların 36 mm.lik yer değiştirmesini ifade eder.

Atımların orta vuruş noktalarına göre uygulanacak düzeltme miktarı 25 m.lik sıfırlama hedef kağıdı üzerinde gösterilmiştir. Orta vuruş noktasındaki düzeltme değerlerini hedef kâğıdı üzerinden okuyarak silaha tatbik etmek mümkündür.

Sağ El Kuralı :

G3 Piyade.Tüfeğinin sıfırlanması esnasında; yükseliş-alçalış ve sağ-sol ayarını yaparken vidanın hangi yöne çevrileceğini karıştırmamak için bu kuralı uygulayabiliriz.

Bu kuralda sağ el yumruk yapılır ve sağ baş parmak vuruşları kaydıracağımız yönü gösterecek şekilde tutulur. Geri kalan dört parmağın göstermiş olduğu yön ise gez veya yan ayar vidasının çevrileceği yönü gösterir.

  1. Vuruşları yukarı almak için; sağ parmak yukarıyı gösterirken, tespit çeneleri tutulmuş olan gez diğer parmaklar yönünde çevrilir.
  2. Vuruşları aşağı almak için; sağ parmak aşağıyı gösterirken, tespit çeneleri tutulmuş olan gez diğer parmaklar yönünde çevrilir.
  3. Vuruşları sola almak için; sağ başparmak solu gösterirken boşluğu alınmış yan ayar vidası (tespit vidası gevşetilen) diğer parmaklar yönünde çevrilir.
  4. Vuruşları sağa almak için; sağ başparmak sağı  gösterirken  boşluğu alınmış yan ayar vidası diğer parmaklar yönünde çevrilir.
g3 piyade tufeginin sifirlanmasinda sag el kurali

G3 Piyade Tüfeği Rüzgar Tesir ve Isı Düzeltmesi:

Isı ve irtifa farkının atış sıhhati üzerinde sınırlı bir etkisi olsa da etki erbaş ve erlerin atışları için düzeltme yapmayı gerektirecek kadar önemli değildir. Fakat rüzgar hızının atış sıhhati üzerindeki etkileri, belirli bir hızdan ve mesafeden sonra düzeltme yapmayı gerektirecek kadar fazladır.

100 m. mesafede her türlü hava koşulunda düzeltme yapmaya gerek yoktur, ancak 200 m. ve daha fazla mesafelerde, nişan noktasını hedef üzerinde tecrübi olarak kaydırmak esasına dayanan düzeltme kullanılması uygun olan bir yöntemdir.
