Bixi (Pkm Makineli Tüfek Tanımı:

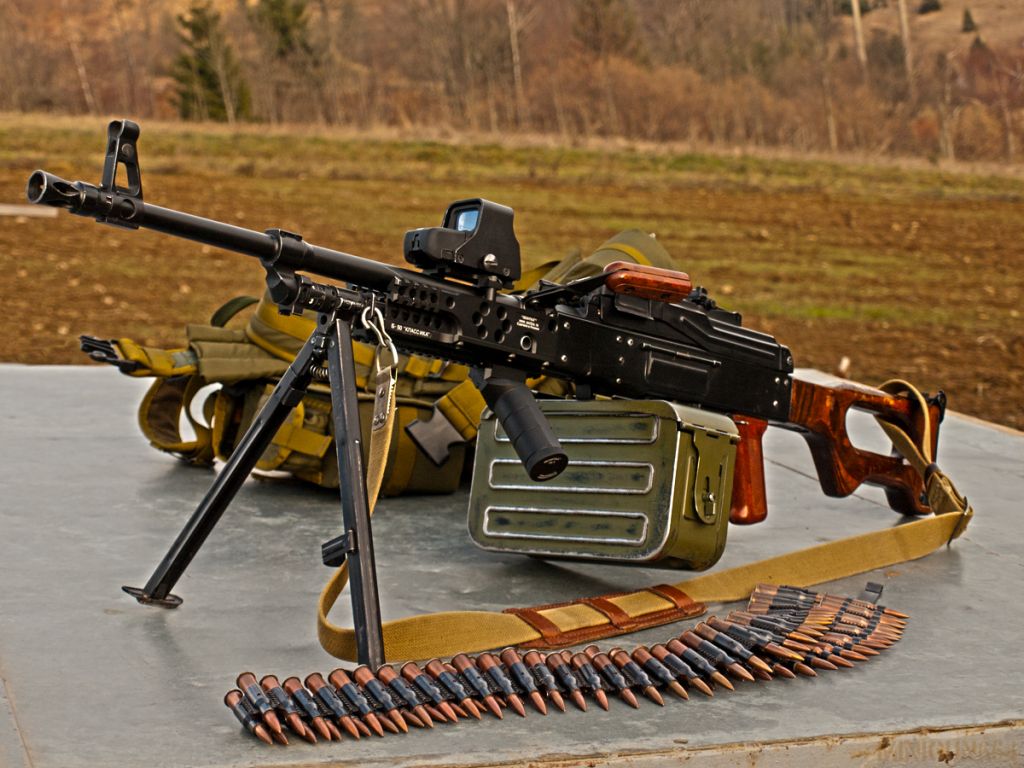

Bixi (PKM) Makineli Tüfek 7,62 mm çapında barut gazının geri tepmesi, yerine getiren yayın ileri itmesiyle otomatik olarak çalışan, şeritle sağdan beslenen ve hava ile soğuyan bir destek silahıdır.
Adedi Bilgileri
BIXI PKM MAKINELI TÜFEK
Genel Maksat Makineli Tüfek (GMMT)

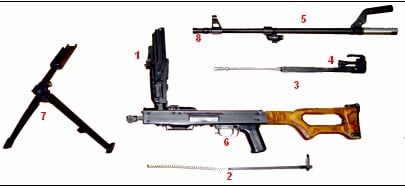

Ana Parçaları
- Gövde,Üst kapak,Şerit yatağı ve Dipçik
- Yerine getiren yay ve mili
- Gaz pistonu
- Mekanizma
- Namlu
- Çatal ayak ve gaz piston silindiri
Bixi (Pkm) Makineli Tüfek Yardımcı Parçaları ise; Harbi, Yağ Tüpü, Temizleme ve Sıfırlama Kiti, Manevra cihazıdır.
Bixi (Pkm) Makineli Tüfek Özellikleri
- Taşıma tutamağı vardır.
- Dipçiğinin üzerinde bakım yağı tüpü vardır.
- Açılıp katlanabilen omuz desteği vardır.
- 100-200 ve 250’lik yekpare şerit ile sağdan beslenir.
- 100 ve 200 fişek kapasiteli iki çeşit şerit kutusu vardır.
- Çatal ayağının içinde parçalar halinde harbisi bulunur.
- Fazla gazın dışarı atılmasını sağlayan gaz ayar regülatörüne sahiptir.
- Dipçiğinde bir tüp içinde temizleme ve sıfırlama kiti bulunur.
- Yedek namlusu olup, arpacığın namluya sabit olması nedeniyle bu yedek namlu takılmak suretiyle de sıfırlamanın yapılması gerekir.
Bixi (Pkm) Makineli Tüfek ‘in Sökülmesi
- Şerit kutusunun, kilitleme mandalına; basılır ve aynı anda şerit kutusu sağa doğru çekilmek suretiyle çıkarılır.
- Üst kapak, açılarak atım yatağının boş olup olmadığı kontrol edilir.
- Mekanizma ileri konumda iken, yerine getiren yay ve mili biraz ileri doğru itilip yukarı doğru kaldırılarak yuvasından çıkarılır
- Gaz pistonu ve mekanizma, geriye doğru çekilip yukarı doğru kaldırılarak çıkarılır.
- Mekanizma, gaz piston silindirli mekanizma gövdesinden geriye çekilerek, üzerindeki çıkıntısı eğimli yarıktan çıkacak şekilde sağa doğru döndürülür. Daha sonra ileri doğru itilerek yuvasından ayrılır
- Şerit yatağı altında ve ön kısmında bulunan namlu kilitleme mandalı sola doğru kaydırılır ve namlu, taşıma kolundan tutularak ileri doğru çekilip çıkarılır
- Gaz piston silindiri kilitleme mandalına basılarak çatal ayakla birlikte gaz piston silindiri yerinden çıkarılır.
- Temizleme ve avadanlık seti, dipçik tabanındaki yuvasından çıkarılır.
- Parçalar halindeki harbi; çatal ayaktaki yuvasından, çatal ayağın sağ ayağının üst tarafındaki kilitleme halkası yukarı doğru çekilmek suretiyle çıkarılır
Takılması
Silâh, söküm işleminin tersinden başlanarak takılır.
Gaz Ayar Regülatörü
Gaz ayar regülatörü, namlunun alt tarafında bulunur ve fazla gazın dışarı atılmasını sağlar. Hava sıcaklığına bağlı olarak ihtiyaç olduğu durumlarda regülatörde gereken şekilde ayarlama yapılmaz ise namlu daha erken ısınır ve tutukluk meydana gelebilir. Regülatörü ayarlamak için boş kovanın dip tablasından faydalanılabilir.
Regülatör üzerinde “1”, “2” ve “3” rakamlarıyla belirtilen 3 ayrı konum bulunur:
- “1” konumunda iki gaz deliği de açıktır. Sıcak havalarda kullanılır.
- “2” konumunda gaz deliklerinden biri kapalı diğeri açıktır. Ilık ve serin havalarda kullanılır.
- “3” konumunda iki gaz deliği de kapalıdır. Soğuk ve karlı havalar ile silâhın kirli olduğu durumlarda kullanılır.
“Ülkemizin iklim koşulları dikkate Bixi (Pkm) makinalı tüfek ‘in gaz ayar regülatörünün genellikle “2” konumunda bulundurulmasında fayda vardır.”
Silâhın Sıfırlanması
- Sıfırlama atışları rüzgârsız bir havada ve normal ışık durumunda yapılmalıdır.
- Atıcının, nişan aldığı zaman göz hizasına gelecek şekilde yerleştirilmiş olan 1 m. yüksekliğinde 50 cm. genişliğindeki hedef tahtasının ortasına yerleştirilmiş arpacık genişliğinde 35 cm. yüksekliğinde ve 25 cm. genişliğindeki siyaha boyanmış hedef kağıdına 100 m. mesafeden 300 m. (3) nişangâhı ile, yan rüzgâr tamburu sıfıra getirilerek, çelik uçlu normal fişekle yatarak destekli önce tek tek 4 atım yapılır.
- Nişan noktası hedef kağıdının alt kenar orta noktası, kontrol noktası ise nişan noktasının 15 cm. yukarısıdır.
- Atılan 3 fişek hedefin herhangi bir yerinde 15 cm. çaplı bir daire içinde toplanmalıdır.
- Tek tek atışlarda vuruşların OVN, bulunur.
- Bulunan OVN’nın kontrol noktasından sapması herhangi bir yönde 5 cm. ye kadar ise silâh sıfırlıdır ayar gerekmez.
- Bu sapma 5 cm.den fazla ise yükseliş ayarı için arpacıktan, yan ayarı için arpacık hamilinden sıfırlama aparatıyla ayarlama yapılır.
Ancak yapılacak ayarlamada; vuruşlar yukarıdaysa arpacık sola, aşağıdaysa sağa çevrilir. Hedef üzerindeki vuruşlar sağda ise arpacık sağa, solda ise sola alınır.
- Yükseliş ayarı için arpacığın herhangi bir yönde 1 tur çevrilmesi hedef üzerinde 12 cm. lik yer değiştirmeye neden olur.
- Yan ayarı için arpacık hamilinin herhangi bir yöne 1 mm. kaydırılması hedef üzerinde 15 cm. lik yer değiştirmeye neden olur.
- Daha sonra sehpa üzerinden otomatik olarak 10 fişek atılır. (3-4 darbede) Vuruşların en az 7-8 tanesi hedef üzerinde 20 cm. çaplı bir daire içinde toplanmışsa atış normaldir. Ancak bu vuruşların orta noktası, kontrol noktasının 5 cm. çevresinde olması gerekir. Aksi taktirde silâh, tek tek atışta olduğu gibi tekrar ayarlama işlemine tabi tutulur. Otomatik atışta OVN aşağıda belirtilen şekilde bulunur.
Değerlendirmeye alınan vuruşlar, öncelikle yarısı yukarıda diğer yarısı da aşağıda kalacak şekilde yatay bir çizgiyle ikiye bölünür. Daha sonra yarısı sağda diğer yarısı da solda kalacak şekilde dikey bir çizgiyle ikiye bölünür. Çizilen bu çizgilerin kesişme noktası OVN’dır.
